雷達料位計(強穿透)產品概述

雷達料位計測量原理

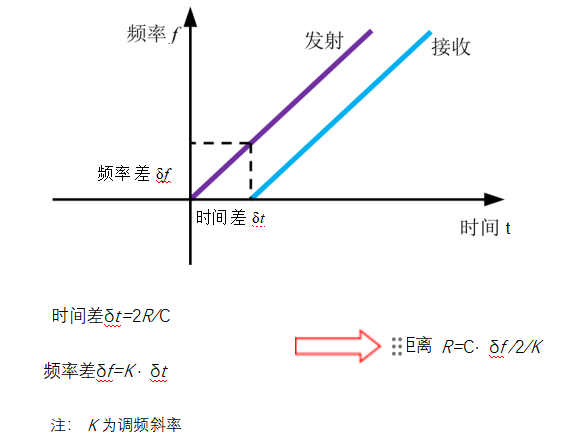

調頻連續波雷達物位計的原理為雷達在罐頂發射電磁波，電磁波碰到介 質反射后被雷達接收，接收信號與發射信號之間的頻率差δf與到介質表面的 距離R 成一定比例關系： R= C（速度）*δf（頻率差）/2/K（調頻斜率）。因為 光速C和調頻斜率K已知， 因此算出頻率差δf，便可得到雷達安裝位置到料面 的距離R，再通過已知的罐體總高，減去雷達到料面的空間距離（簡稱空高），  得出料位的高度。

雷達料位計產品特點

1.毫米波雷達測量精度可達±1mm，測量盲區為50mm。

2.更小的天線尺寸，滿足更多的工況場合測量。

3.多種透鏡天線，3°發射角，更集中的能量，回波信號更強，同等工礦條件下， 相比于其他雷達產品具有更高的可靠性。

4.擁有更強的穿透性，在有粘附及凝結的情況下也可以正常使用。

5.動態信號范圍更大，對于低介電常數介質的測量更加穩定。

6.多種測量模式，快速測量模式下雷達反應時間小于 1S。

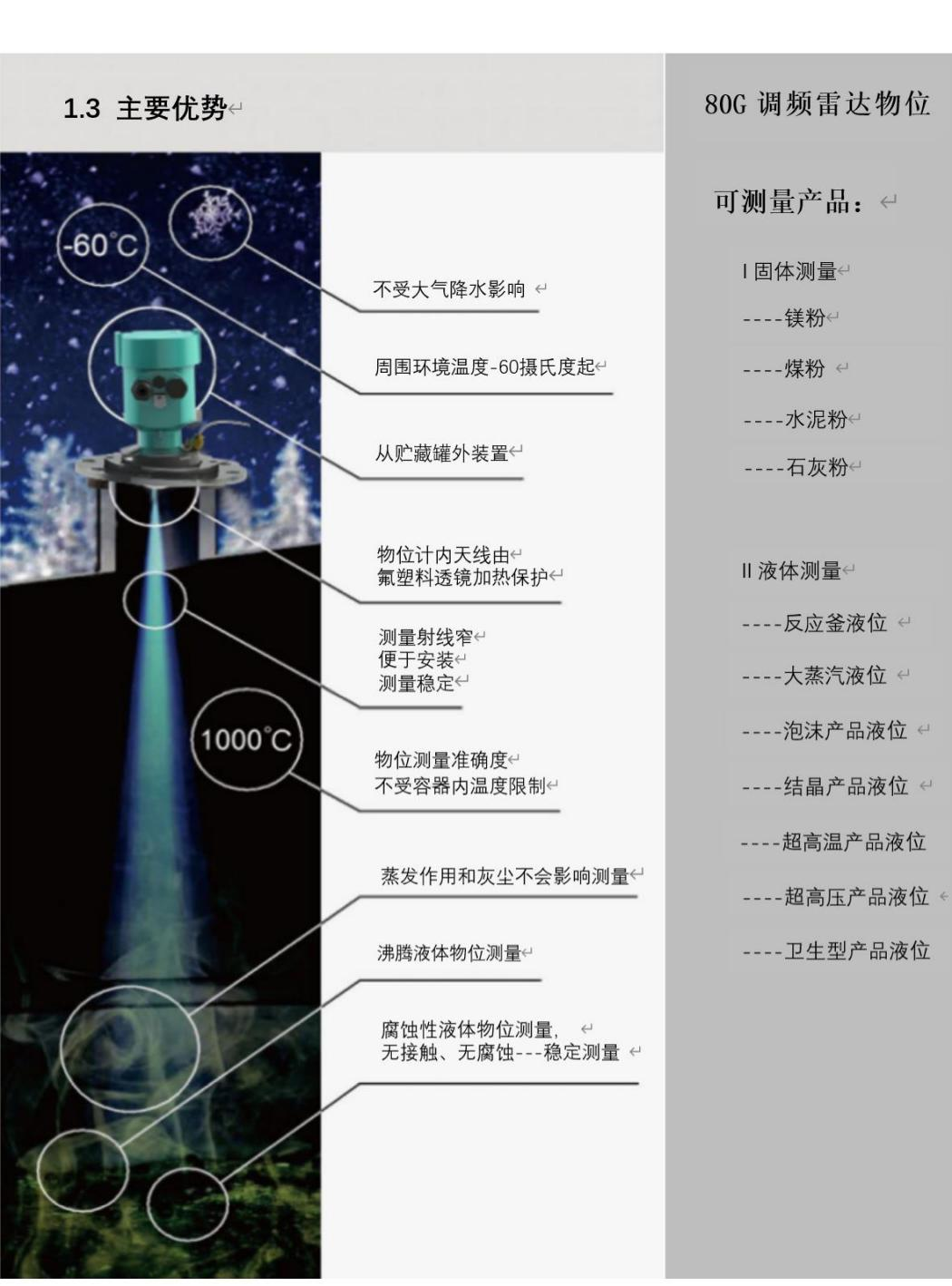

雷達料位計主要優勢

雷達料位計技術規格

雷達料位計安裝要求

2.1 位置選擇

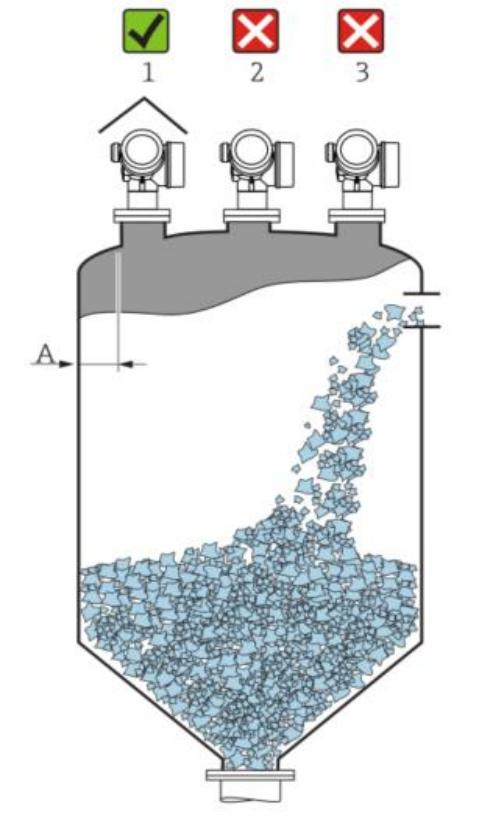

推薦距離 A（罐壁與安裝短管外壁的間距） 約為罐體直徑的  1/6，但是安裝 后的設備與罐壁間的距離始終都應大于  20 cm (7.87 in)。

如果罐壁不光滑（波紋鋼、焊縫、接頭等）， 建議選擇盡可能遠離罐壁的位置 安裝設備。如需要，可使用天線角度調節裝置進行安裝，避免罐壁產生干擾反射。

不推薦將設備安裝在罐體中央（2），因為干擾會導致信號丟失。

禁止將設備安裝在進料口（3）上方。

雷達料位計安裝方式

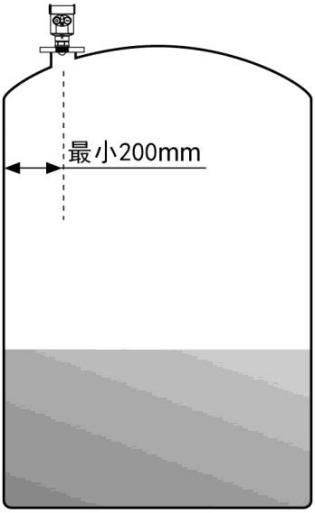

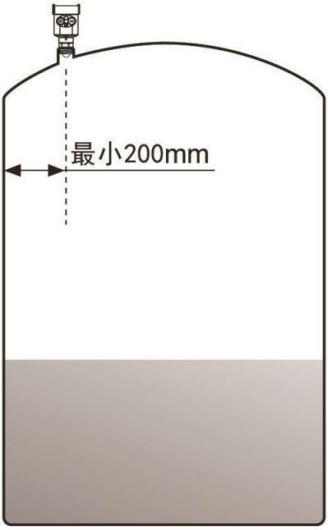

安裝方式1：螺紋安裝

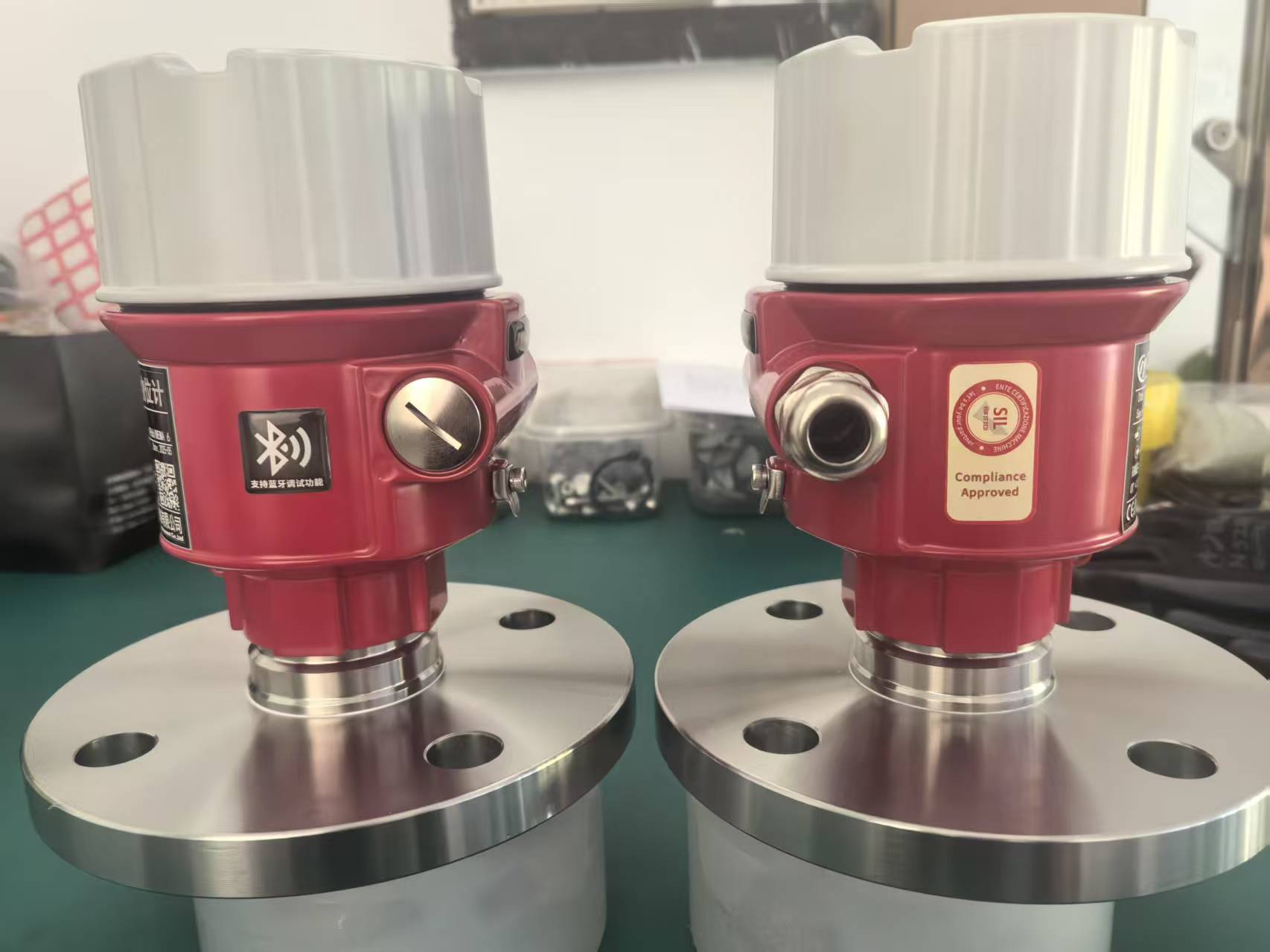

安裝方式2：法蘭安裝

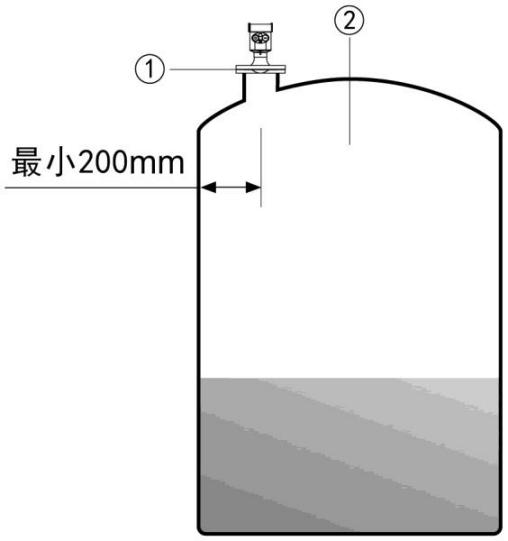

采用法蘭安裝時儀表距離罐壁最小距離應為200mm。

①基準面                                                  ②容器中央或?qū)ΨQ軸

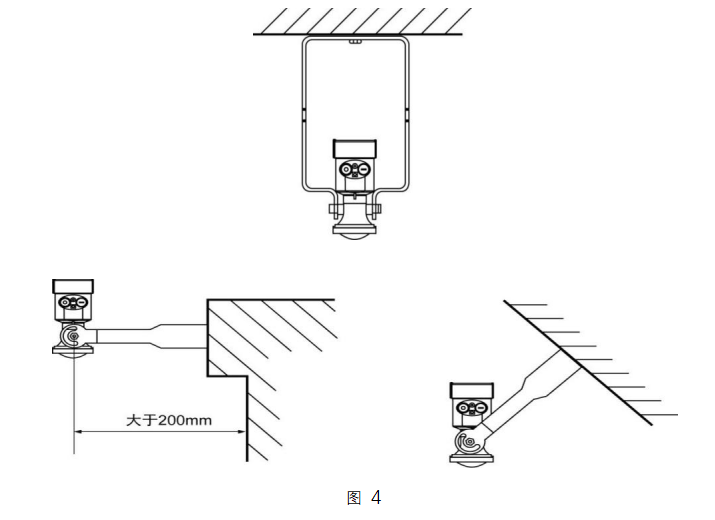

安裝方式3：吊裝（根據具體的安裝條件選用）

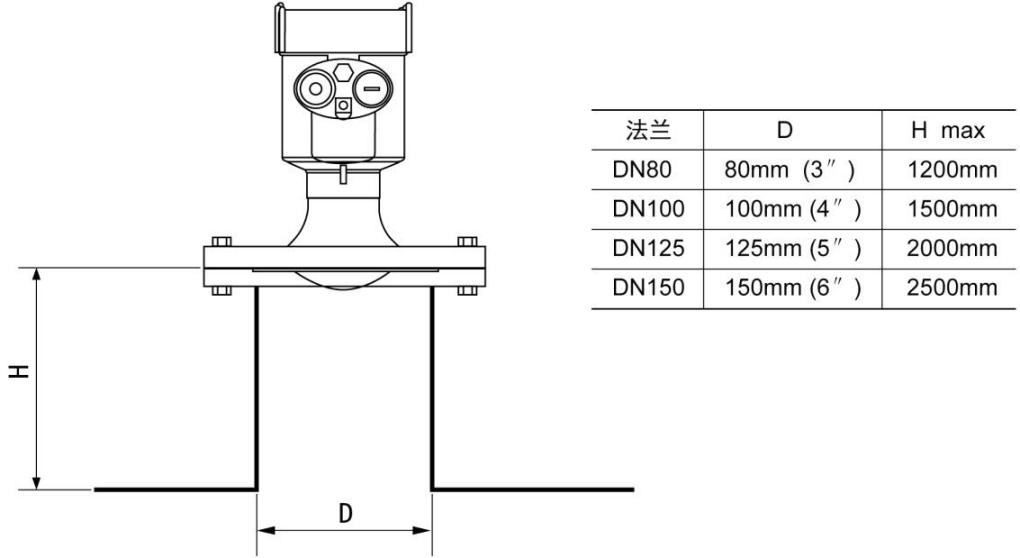

雷達料位計安裝接管示意圖：

最大安裝短管高度  H max  取決于安裝短管管徑D及產品發射角的大小。

過長的安裝接管，會影響雷達性能。

1.5 寸天線 8°發射角

   3.5 寸天線 3°發射角

3 電氣連接

l 供電電壓

(4～20) mA/HART/24±6V（兩線制）：供電電源和輸出電流信號共用一根兩 芯屏蔽電纜線。

l 連接方式

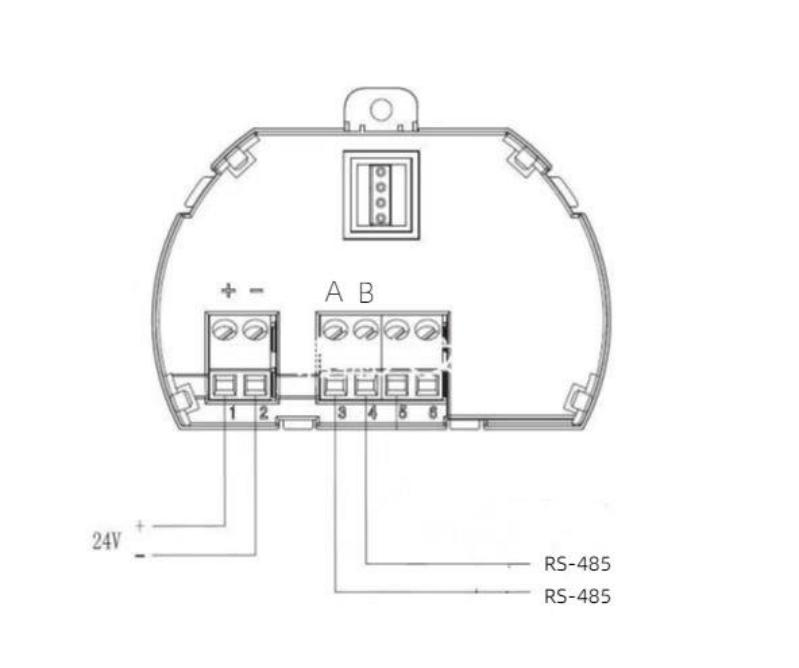

24V    兩線制接線圖如下：

雷達料位計安全指導

請遵守當?shù)貙θ藛T健康和安全的規程要求。所有對儀表電氣部件的操作必 須由經過正規培訓的專業人員完成。

請檢查儀表的銘牌確保產品規格符合您的要求。請確保供電電壓與儀表銘 牌上的要求一致。

l 防護等級

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如 下圖：
