乙二醇流量計（電磁流量計）是我公司采用國內外 先進技術研制，開發和生產的全智能型流量?jī)x表，與老式電磁流量計相比，測量精度高，可靠性、穩定性好，功能全，使用壽命長等優點。它能測量封閉管道中導電液體介質，包括酸、堿、鹽等強腐蝕液體、泥漿、污水及固液兩相懸浮液的體積流量。該產品廣泛用于石油化工、冶金、紡織、食品、制藥、造紙、給排水等領域。

乙二醇流量計特別設計了帶背光寬溫的中文液晶顯示器。功能齊全實用、顯示直觀、可選紅外遙控菜單調整，操作使用更加方便。獨特的電導率測量功能。自動判別傳感器是否空管的檢測，進一步保證產品的測量精度。

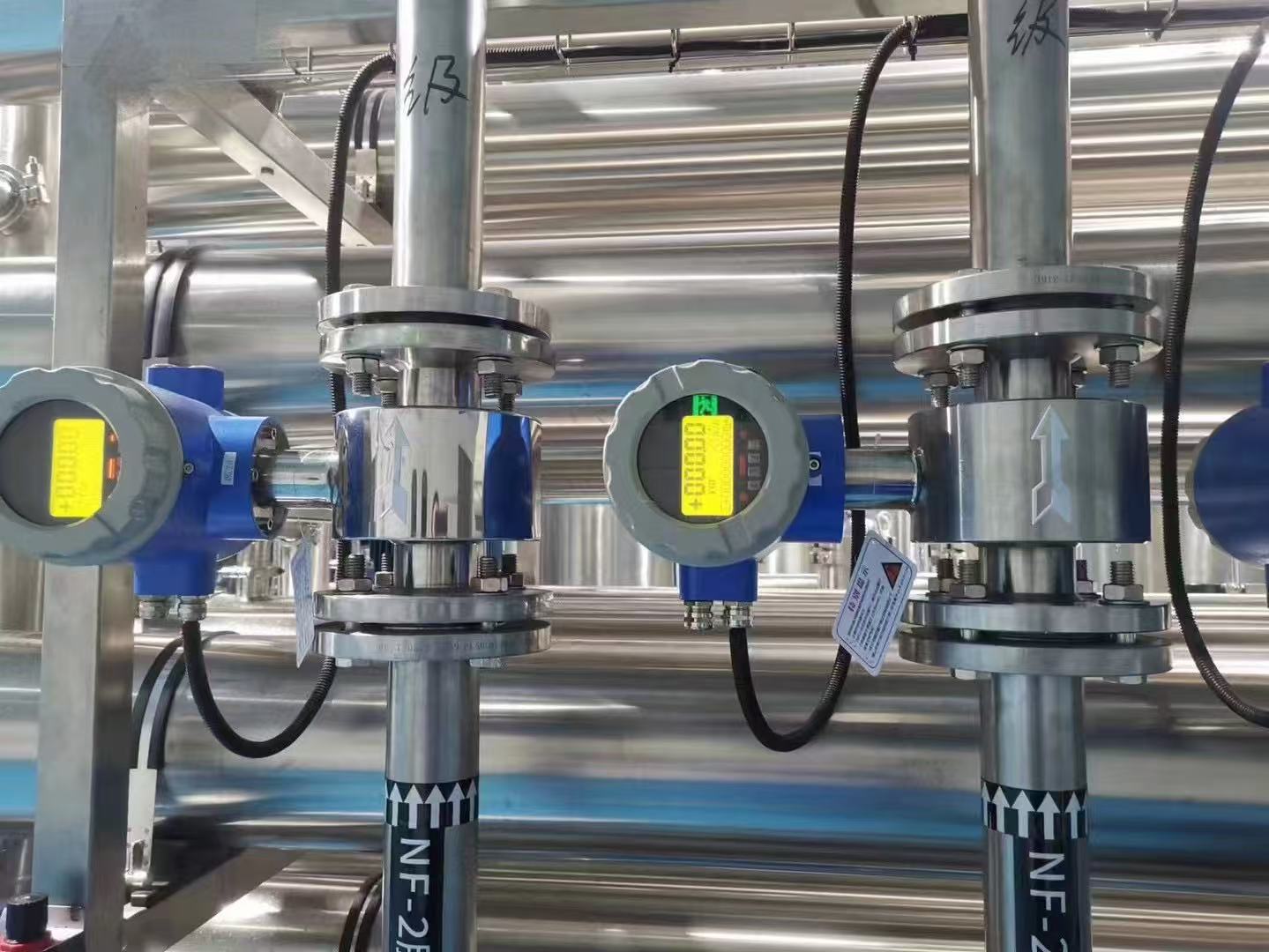

乙二醇流量計用戶使用現場：

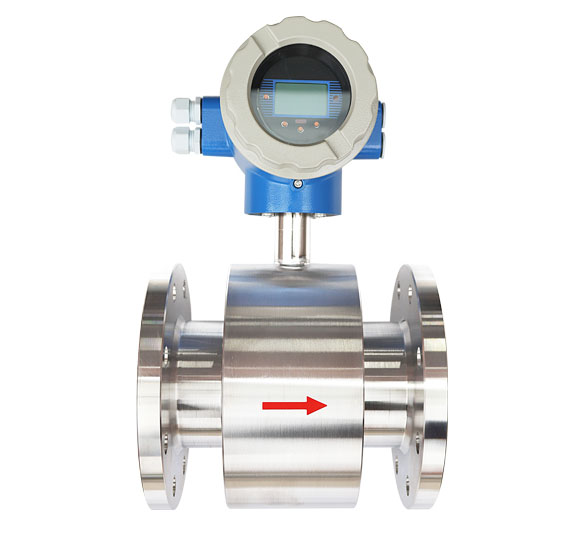

乙二醇流量計實物圖：

乙二醇流量計產 品 特 點:

♦ 流量的測量不受流體的密度，粘度，溫度，壓力，電導率變化的影響，傳感器感應電壓信號與平均流速成線性關系，因此測量精度高。

♦ 測量管道內無阻流件，因此沒有附加的壓力損失，測量管道內無可動部件，因此傳感器壽命極高。

♦ 傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。

♦ 由于感應電壓信號是在整個充滿磁場的空間形成的，是管道截面上的平均值，因此傳感器所需的直管段較短，長度為五倍的管直徑。

♦ WD-EFD轉換器采用國際 先進的單片機（MCU）和表面貼裝技術（CMT），性能可靠，精度高，功耗低，零點穩定。參數設定方便，點擊中文顯示LCD，漢化顯示菜單，全漢字菜單操作，顯示累積流量，瞬時流量，流速，流量百分比等。雙向測量系統，可測量正向流量，反向流量。

乙二醇流量計提供無障礙的流量測量，可用于精確測量電導率大于5uS∕cm的液體，紙漿，泥漿礦漿流量。

乙二醇流量計工 作 原 理:

乙二醇流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：

E=WDVD

K————儀表常數

C————磁感應強度

V————測量管道截面內的平均流速

D————測量管道截面的內徑

乙二醇流量計測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過兩個或兩個以上與液體直接接觸的電極檢出，并通過電纜傳送至轉換器通過智能化處理，實現流體瞬時流量、累積流量的顯示及流量數據與微機系統之間的通訊和控制。

乙二醇流量計選型注意事項

•實際 高工作壓力必須小于流量計的額定工作壓力。

• 高工作溫度和 低工作溫度必須符合流量計規定的溫度要求。

•確定是否有負壓情況存在。

•測潔凈介質時，經濟流速是1.5-3m∕s，測易結晶的溶液時，應適當提高流速，3-4m∕s為宜，起到自清掃，防止沾附沉積等作用，測礦漿等磨損性流體時，應適當降低流速，1.0-2m∕s為宜，以降低對內襯和電極的磨損。實際應用很少超過7m∕s，超過10m∕s則更為罕見。

乙二醇流量計典型應用：酸、堿、海水等具有強腐蝕性或含有雜質的導電液體，插入式應用：循環大口徑管道液體被測液體介質的物理特性和化學特性，安裝使用環境等因素來確定，從而使電磁流量計的結構，通徑，流量范圍，襯里及電極材料，安裝環境。輸出信號等參數滿足測量上的要求。為正確合理地選用流量計，可以根據具體使用狀況從以下幾個方面來考慮。

◆傳感器口徑因其影響了流速而為一個重要的考慮因素。為了確保介質流速在傳感器的測量范圍內，往往需要選擇比連接管道大或小的電磁流量計，表中給出了選擇常規流速范圍的指南。

◆作為流量計，首先需要確定它的通徑和測量范圍，即確定傳感器測量管內流體的流速范圍。流量計量程范圍的選擇對提高流量計工作的可靠性及精度有很大的關系，根據不低于預計的 大流量值的原則選擇滿量程，正常流量 好一般不超過滿量程50%這樣就可以獲得較高的測量精度。

乙二醇流量計如何選擇防護等級

按照國家標準GB4208-84和國際電工委員會標準IEC529-76關于外殼防護等級的標準為：

IP65：防噴水型，允許水龍頭從任何方向?qū)鞲衅鲊娝?，噴水壓力?0kPa，出水量為12.5L∕s，距離為3m。

IP68：潛水型，長期工作在水中。

防護等級應根據實際情況來選擇，傳感器裝在地面以下，如經常受水淹，應選用IP68，傳感器安裝在地面以上，應選用IP65。

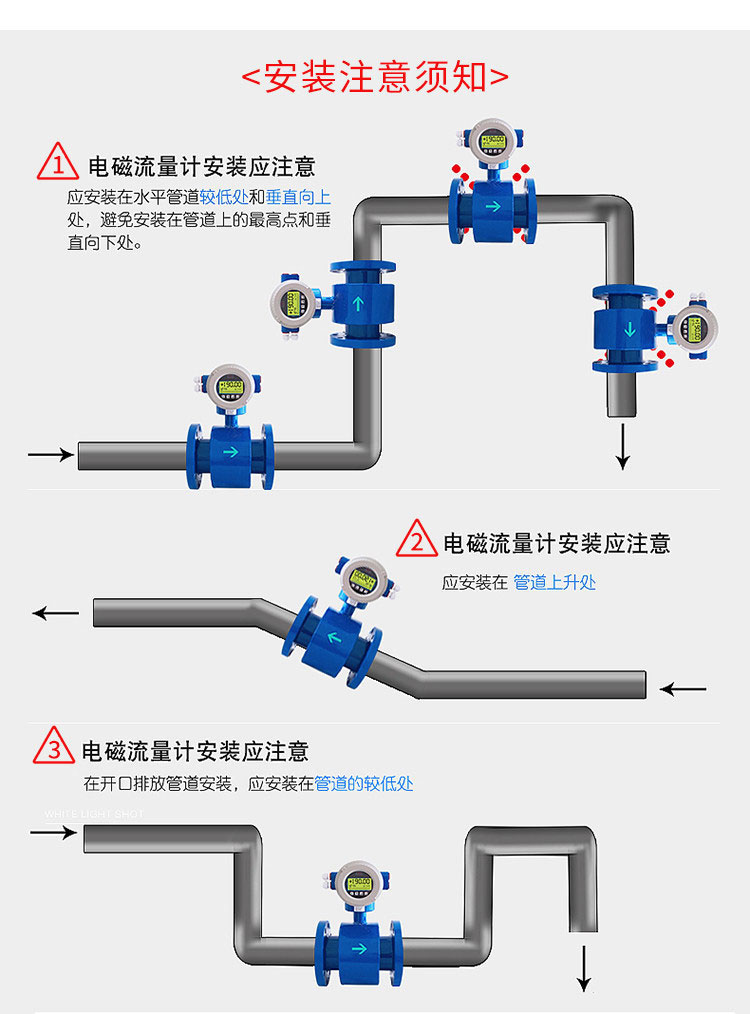

乙二醇流量計安裝建議

為了避免夾附氣體所引起的測量誤差以及由真空引起的對PTFE和橡膠襯里的損害，請參見如下：

★應安裝在水平管道較低處和垂直向上處，避免安裝在管道的 高點和垂直向下處

★應安裝在管道的上升處

★在開口排放的管道安裝，應安裝在管道的較低處

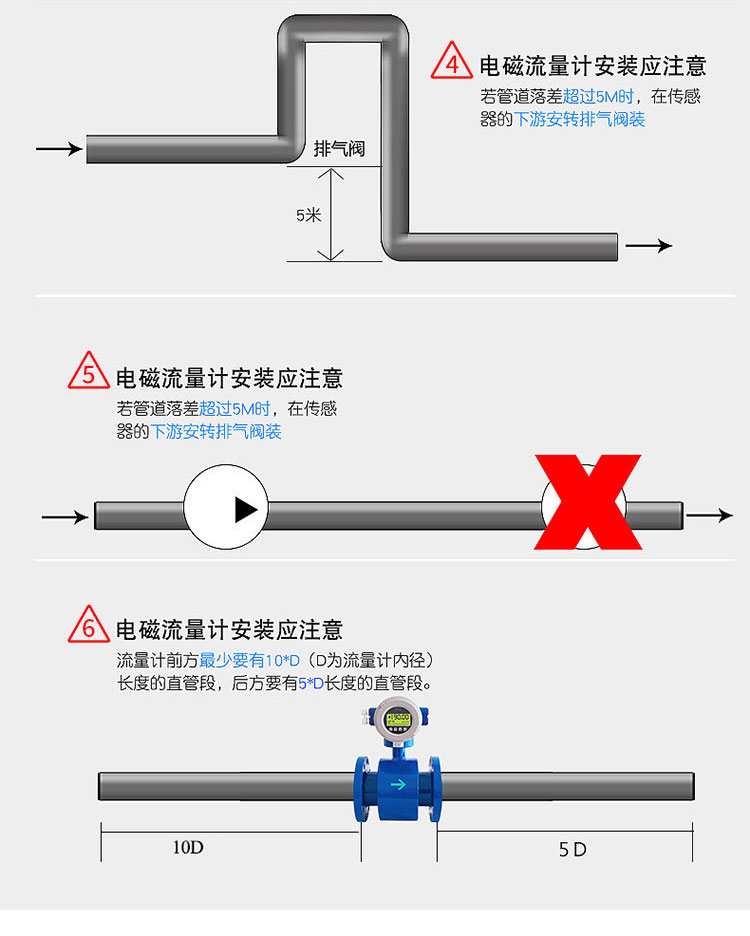

★若管道落差超過5m，在傳感器的下游安裝排氣閥

★應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器的上游.

★傳感器絕對不能安裝在泵的進口處，應安裝在泵的出口處

★在測量井內安裝流量計的方式

1入口 2.溢流管 3.入口柵.4.清洗孔 5.流量計 6.短管7.出口 8.排放閥 9.排污閥

方案二：渦輪流量計（純乙二醇）

乙二醇流量計（渦輪流量計）概述：

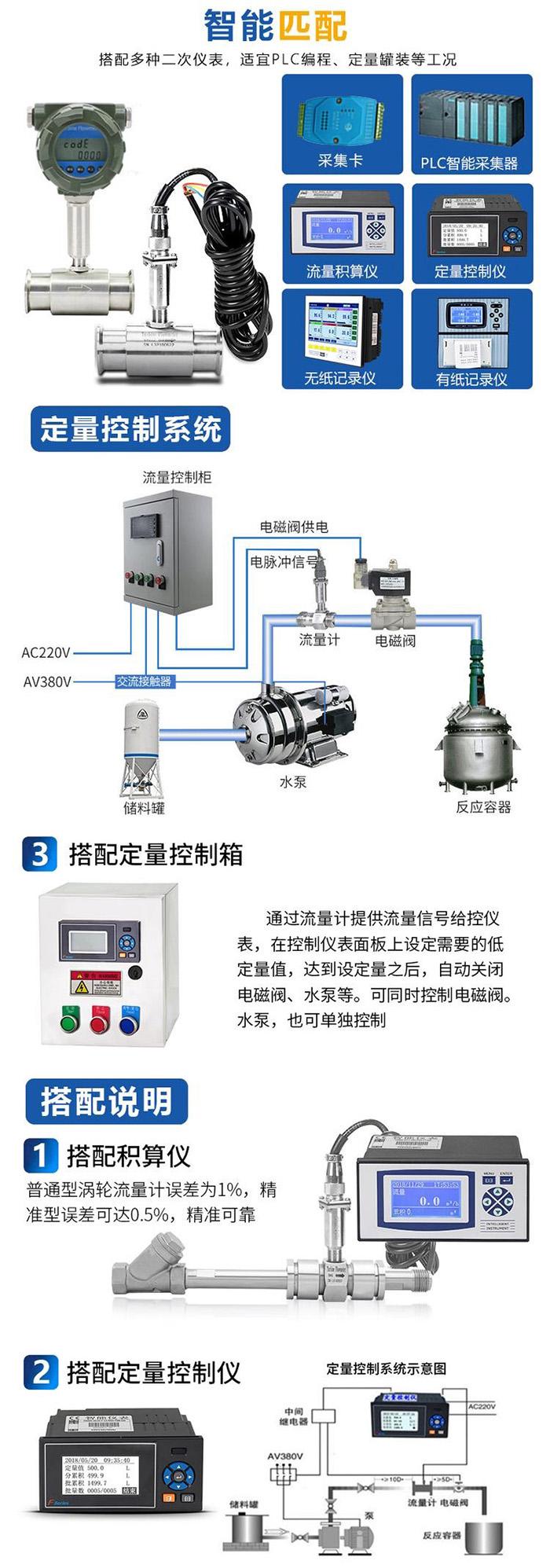

液體渦輪流量計是吸取了國內外流量?jī)x表先進技術經過優化設計，具有結構簡單、輕巧、精度高、重復性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉A12O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5*10﹣²*³㎡∕s的液體，對于運動粘度大于5*10﹣²*³㎡∕s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。

乙二醇流量計工作原理

當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。

乙二醇流量計的流量方程可分為兩種：實用方程和理論流量方程。

流量計的系數與流量（或管道雷諾數）的關系曲線如下圖所示。由圖可見，儀表系數可分為兩段，即線性段和非線性段。線性段約為其工作段的三分之二，其特性與傳感器結構尺寸及流體粘性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流體低于傳感器流量下限時，儀表系數隨著流量迅速變化。壓力損失與流量近似為平方關系。當流量超過流量上限時要注意防止空穴現象。結構相似的TUF特性曲線的形狀是相似的，它僅在系統誤差水平方面有所不同。

傳感器的儀表系數由流量校驗裝置校驗得出，它完全不問傳感器內部流體機理，把傳感器作為一個黑匣子，根據輸入（流量）和輸出（頻率脈沖信號）確定其轉換系數，它便于實際應用。但要注意，此轉換系數（儀表系數）是有條件的，其校驗條件是參考條件，如果使用時偏離此條件系數將發生變化，變化的情況視傳感器類型，管道安裝條件和流體特性參數的情況而定。

乙二醇流量計理論流量方程

根據動量矩定理可以列出葉輪的運動方程

國內外學者提出許多理論流量方程，他們適用于各種傳感器結構及流體工作條件，至今渦輪儀表特性的水動力學特性仍舊不很清楚，它與流體特性及流動特性有復雜的關系。比如當現場有漩渦和非對稱速度分布時水動力學特性就非常復雜。不能用理論式推導儀表系數，儀表系數仍需由實流校驗確定。但是理論流量方程有巨大的實用意義，它可用于指導傳感器結構參數設計及現場使用條件變化時儀表系數變化規律的預測和估算。

乙二醇流量計產品特點

♦高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

♦重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

♦輸出脈沖頻率信號，適用于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

♦可獲得很高的頻率信號（3~4kHz），信號分辨率強；

♦范圍度寬，大中口徑可達1:20，小口徑為1:10；

♦結構緊湊輕巧，安裝維護方便，流通能力大；

♦適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

♦專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型；

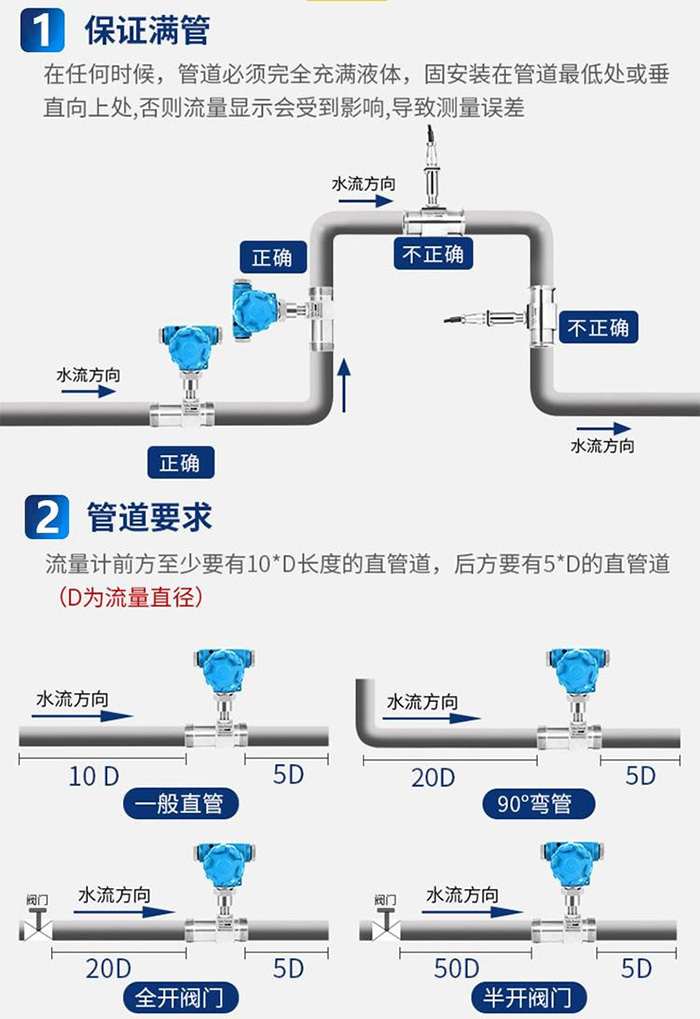

乙二醇流量計安裝注意：
